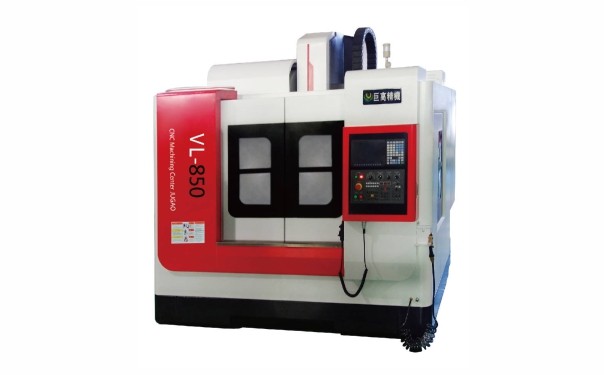

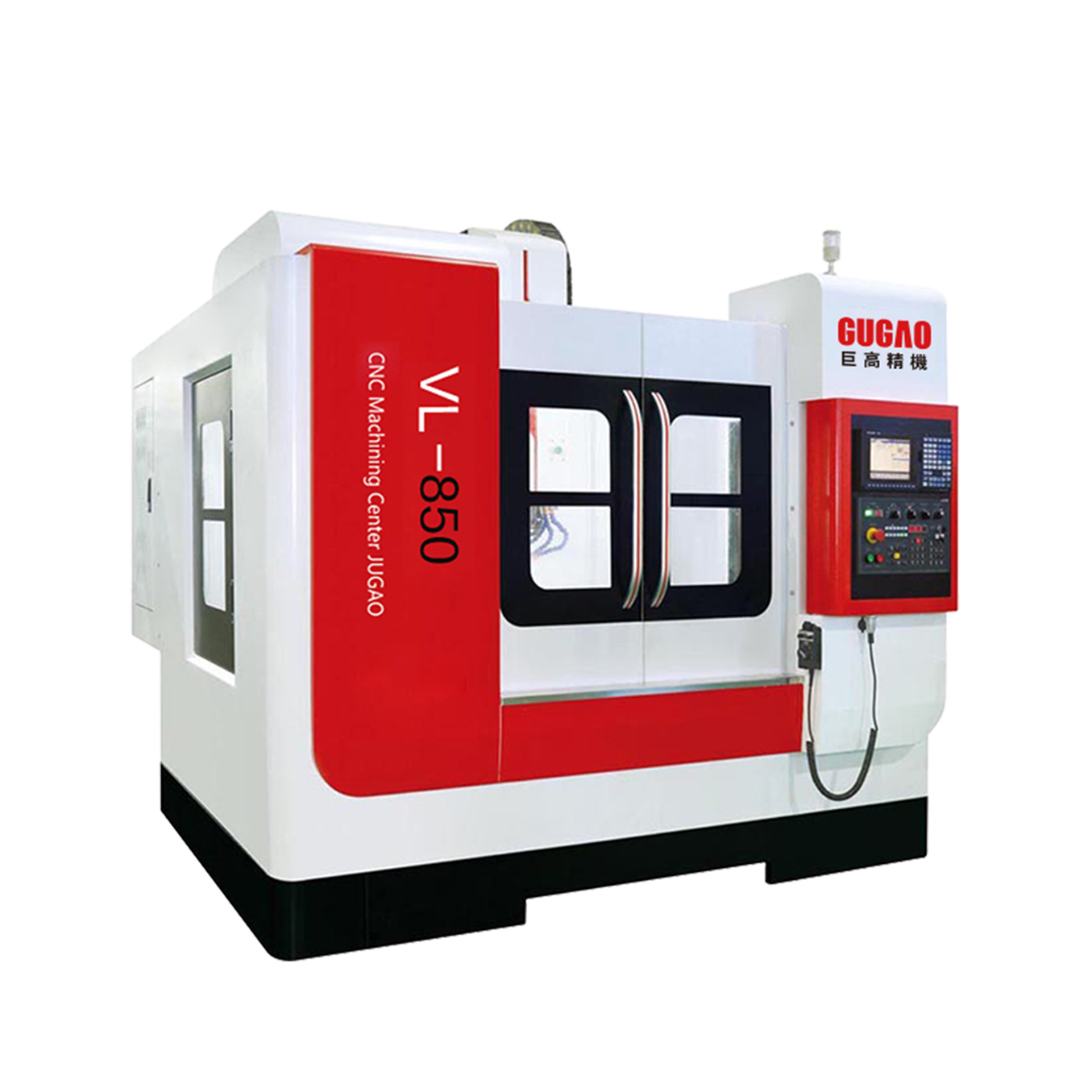

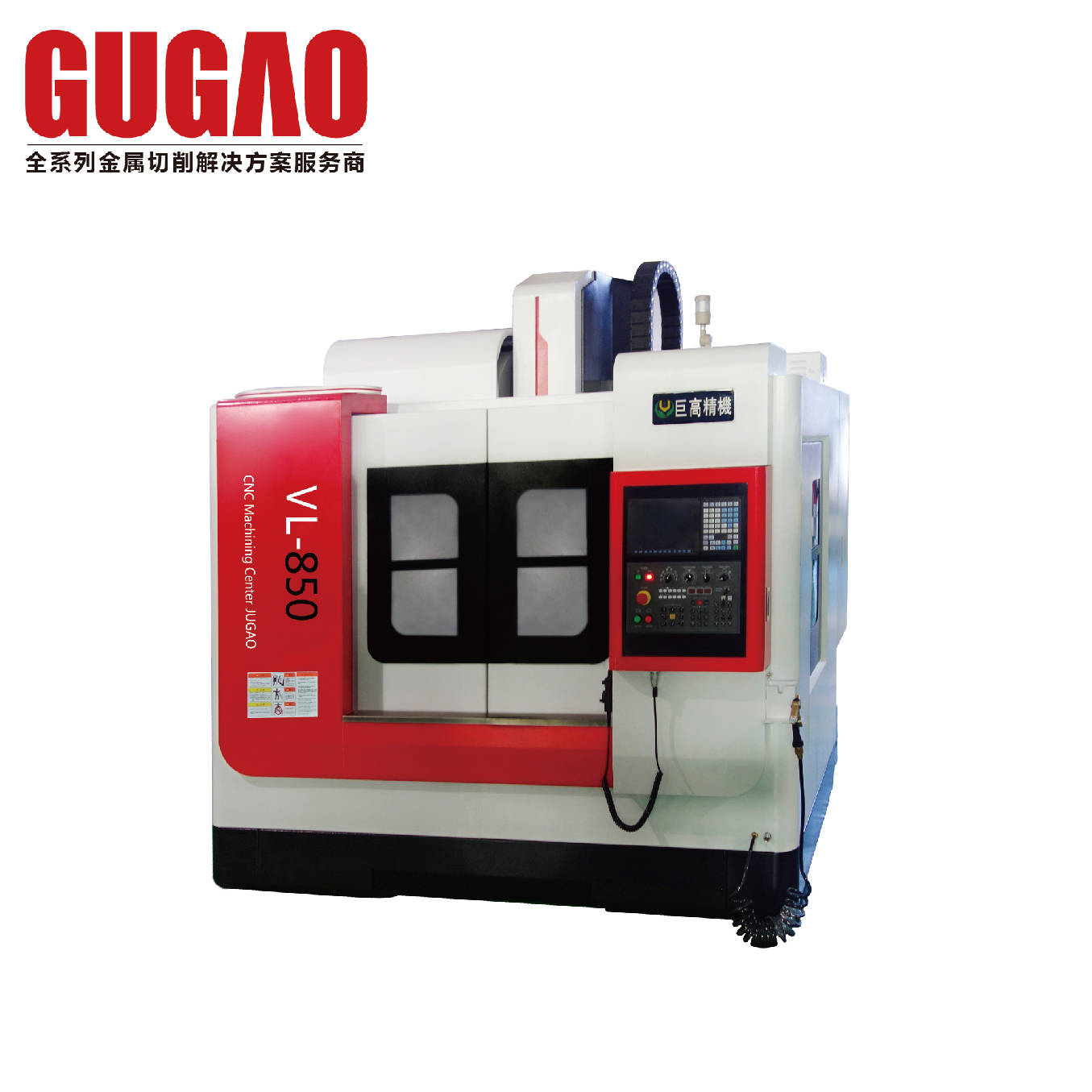

线轨立式加工中心 VL-850
产品分类:
线轨立式加工中心
型号规格:
VL-850
系统配置:
FANUC 0i MF
主轴配置:
rpm/10000/12000
刀库配置:
圆盘式24/选配
TAG:

线轨立式加工中心 VL-850基本特点

巨高立式加工中心在立式数控铣床刚性强、结构对称、稳定性强等优点的基础上,引进国际先进的动态刚性设计理念,优化设计了移动部件,使机床具备扭矩大,快速响应等特点,适用于汽车、模具、航空航天、军工、五金等各种机械加工领域的需求。


换刀系统

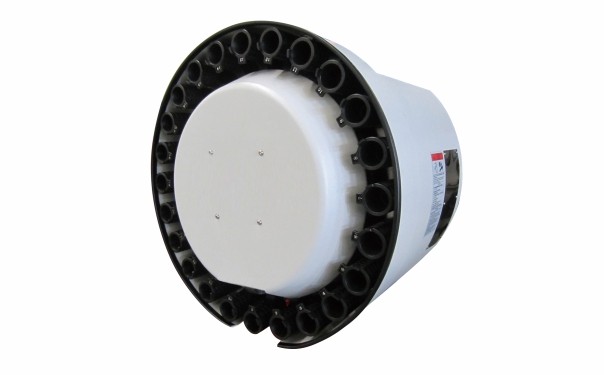

  • BT40-21T圆盘式刀库,换刀时间1.8秒。

  • 自动换刀装置与机身分开安装,避免装置运转时的振动或其他原因对加工精度产生的影响。

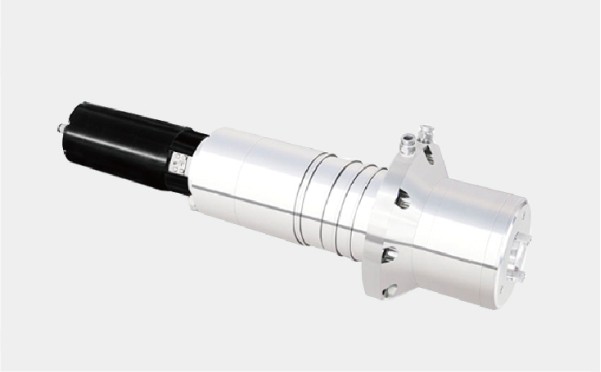

电机/主轴

标配主轴与马达电机皮带1:1连接式设计,主电机选用低惯量马达,最高转速10000rpm,是高精度,高刚性,重切削场合的更佳选择;若对表面光洁度有更高的要求,亦可选配12000转直联主轴。

  • 主轴搭配循环油冷系统,降低主轴高速旋转时产生的温升现象,采用差温模式,让主轴温度始终与环境温度低于2度左右,保证主轴表面无结露,确保主轴寿命及精度.

  • 主轴箱与立柱接触比采用更佳接触比设计,可保证钻、铣、攻、镗孔等工序所需刚性要求。

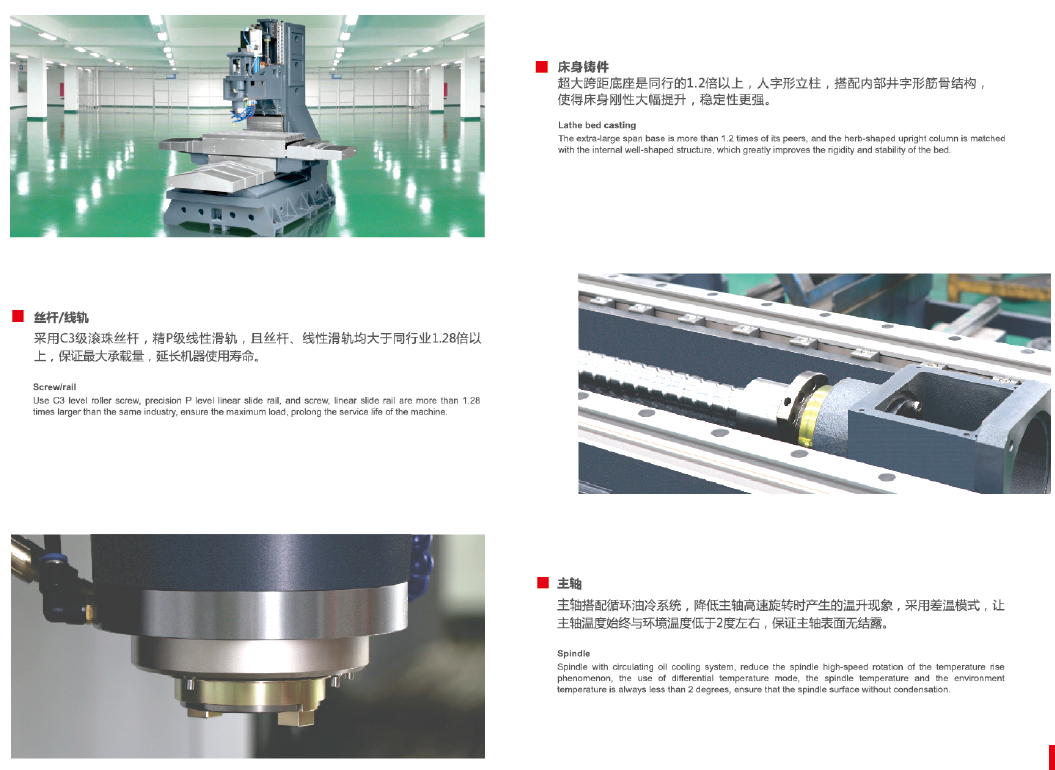

丝杆/线轨

  • X/Y轴移动采用线性滑轨,快速移动达36米/min,可支撑重负荷,确保定位准。

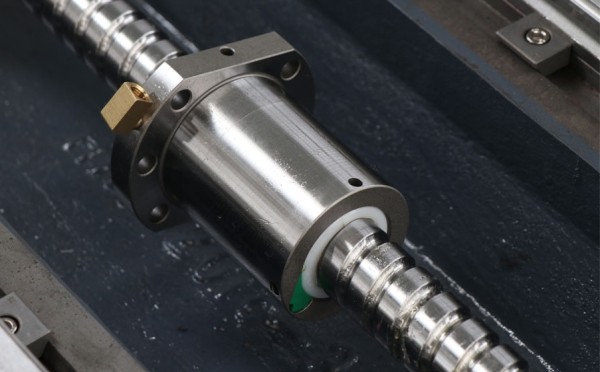

  • 采用滚柱丝杆,且丝杆、线性滑轨均大于同行业1.28倍以上,保证大承载量,延长机器使用寿命。

  • Z轴移动采用硬轨滑动,滑轨均经过高周波热处理,且经过精研磨加工,配合耐磨耗的氟化树脂(使用美国TURCITEB耐磨片),具备低阻力,低摩擦系数及减振等特性,相互平衡滑动,确保机台精度。

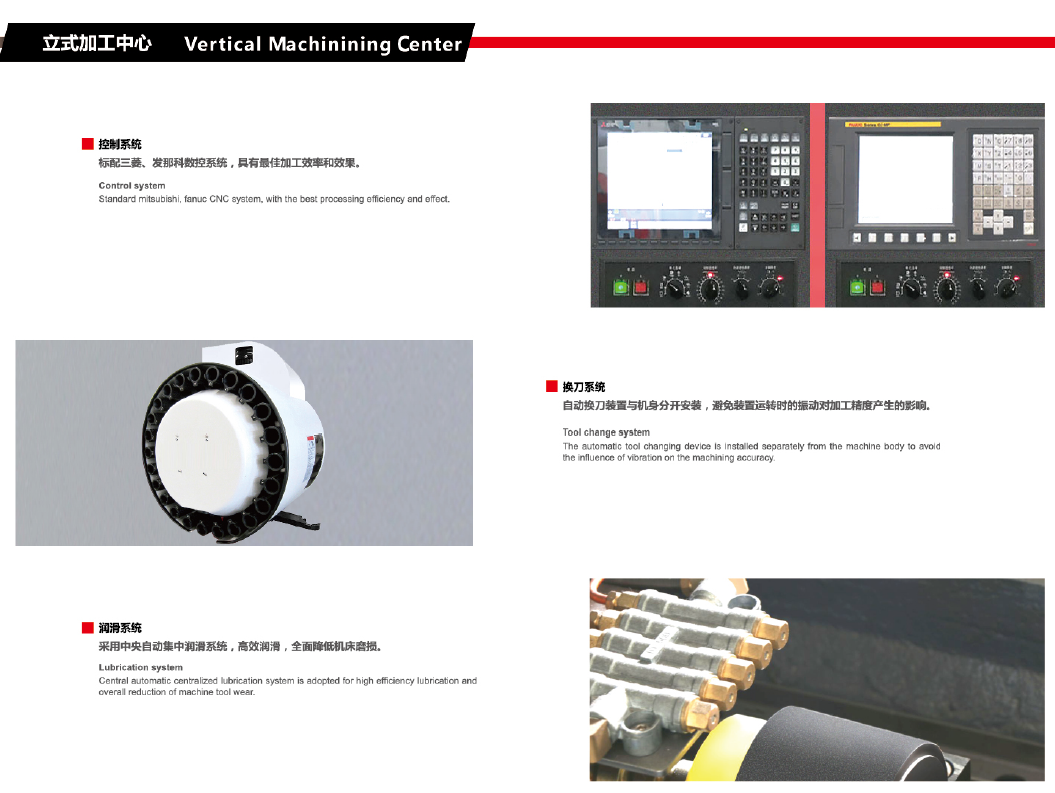

控制系统

  • 标配国际流行、技术成熟的三菱、发那科数控系统,具有更佳加工效率和效果。



冷却系统

  • 机床配备冷却系统,大流量水泵与众多喷嘴的结合,使刀具因切削过热磨损与工件因加工受热而变形的加工弊端解决。

润滑系统

  • 三个坐标轴承采用脂润滑方式;

  • 丝杆、导轨采用自动稀油润滑方式。

  • X、Y、Z坐标导轨有自动控制的润滑点,润滑油经分流后润滑导轨。

  • 采用压力检测方式,保证每次打油都能至预设压力,否则系统提示报警。

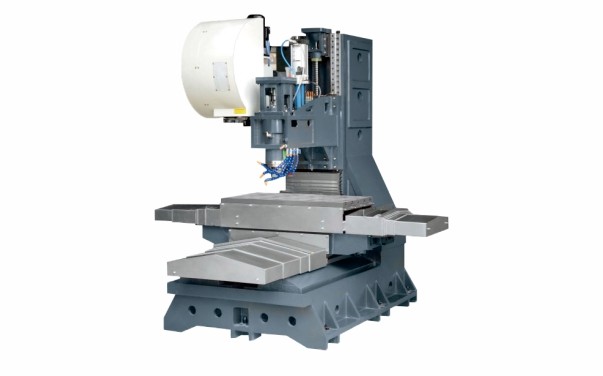

床身铸件

  • 机床底座、工作台、立柱、横梁、滑鞍、主轴箱采用树脂砂造型HT300强度孕育铸铁,经二次退火处理,完全消除铸造应力及粗加工产生的内应力,确保结构高刚性、高稳定定性,确保品质。

  • 铸件经由有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性。

  • 大跨距底座,有效分散重力和加工承受力;人字形立柱,有效消除侧向受力,立柱左右倾斜的问题;鞍座悬伸短,大幅提高动态精度;


机床外观

  • 机床整机钣金外观设计与机床配色简洁大方,科技感十足;

  • 机床采用更高、更宽的开门设计,操作人员在装卸工件时毫无狭窄感,即便是第四轴的进出与安装也大有余地;

  • 160公升超大水箱,大倾斜角排屑槽,后方排屑设计,无论冷却水量开至更大都不会断流,更不会造成机床漏水。

友情提醒:购买线轨立式加工中心 VL-850产品,请拔打公司全国服务热线:400 9636 818,了解线轨立式加工中心线轨立式加工中心价格线轨立式加工中心生产厂家、线轨立式加工中心使用说明,均可仔细浏览本网页。

广东省制造业500强、国家高新技术企业-巨高机床,主营:CNC加工中心,钻攻中心,立式加工中心,卧式加工中心,龙门加工中心、数控车床,数控镗床,龙门加工中心厂家,数控龙门,加工中心,数控机床,具机床集团化产业链,知识产权80多项,研发人员80多人,600多名员工,专为客户提供全套的金属切削机床技术解决方案。

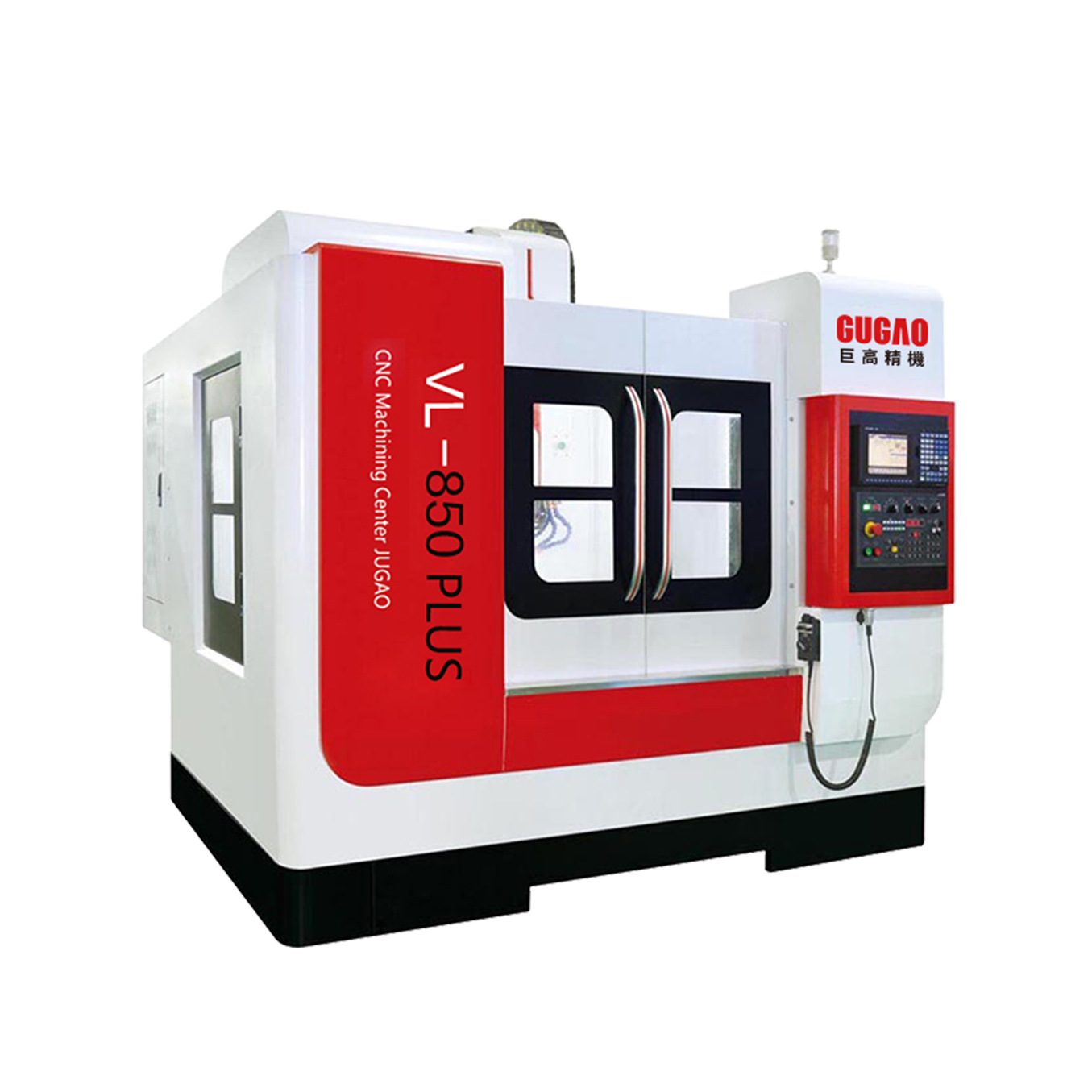

线轨立式加工中心 VL-850

线轨立式加工中心 VL-850(图1)

线轨立式加工中心 VL-850(图2)

线轨立式加工中心 VL-850(图3)

线轨立式加工中心 VL-850

线轨立式加工中心 VL-850(图1)

线轨立式加工中心 VL-850为综合性非常强的通用型机床,主要适用于加工需镐光类产品,精密模具钻削、铣削、镗孔、绞孔等功能,可精密高效完成坐标镗孔、各种复杂的凸轮、样板、压膜、弧形槽等加工。广泛应用于高精密模具、汽车、机车、航空、仪器仪表、轻工轻纺、电子仪器、精密五金制品、精密模具制品和机械制造等行业中小型箱体、盖、板、壳、盘等批量零件加工。
